Telefonunuzla bir video çektiğinizde aslında ne kaydediyorsunuz? Bir manzarayı mı, hareketi mi, yoksa arka arkaya dizilmiş fotoğrafları mı? Bugünkü yazımızda bu soruya mühendislik tarafından bakacağız. Merak etmeyin; önce fikri kuracak, matematiği gerektiği yerde kullanacağız.
Bir kamera, dünyayı olduğu gibi kutusuna koyamaz. Işığın içinden belirli bir bakış açısını seçer; bu görüntüyü konum, zaman ve renk bakımından sınırlı sayıda ölçüme dönüştürür. Yani elimizdeki iş, oldukça zengin bir dünyayı sonlu sayıda bite sığdırmaktır.
Peki, bu dönüşümde neyi seçiyoruz?
Objektif bakış açısını belirler. Sensördeki ölçüm noktaları uzamsal ayrıntıyı sınırlar. Kare hızı, zaman içindeki değişimi ne sıklıkla kaydettiğimizi söyler. Renk kanalları ve bit derinliği de her ölçümün nasıl temsil edileceğini belirler.
Başlangıç fikrimiz: Video, görüntünün uzayda ve zamanda örneklenmiş, değerleri nicelenmiş temsilidir. Bir başka deyişle; nereden, ne zaman ve hangi hassasiyetle ölçüm yaptığımızın sonucudur.
Bu yazıda renk, hareket algısı, örnekleme ve veri hızını aynı zincirin parçaları olarak ele alacağız. Temel elektronik bilgisi yeterli; formüller ana fikrin önüne geçmeyecek.

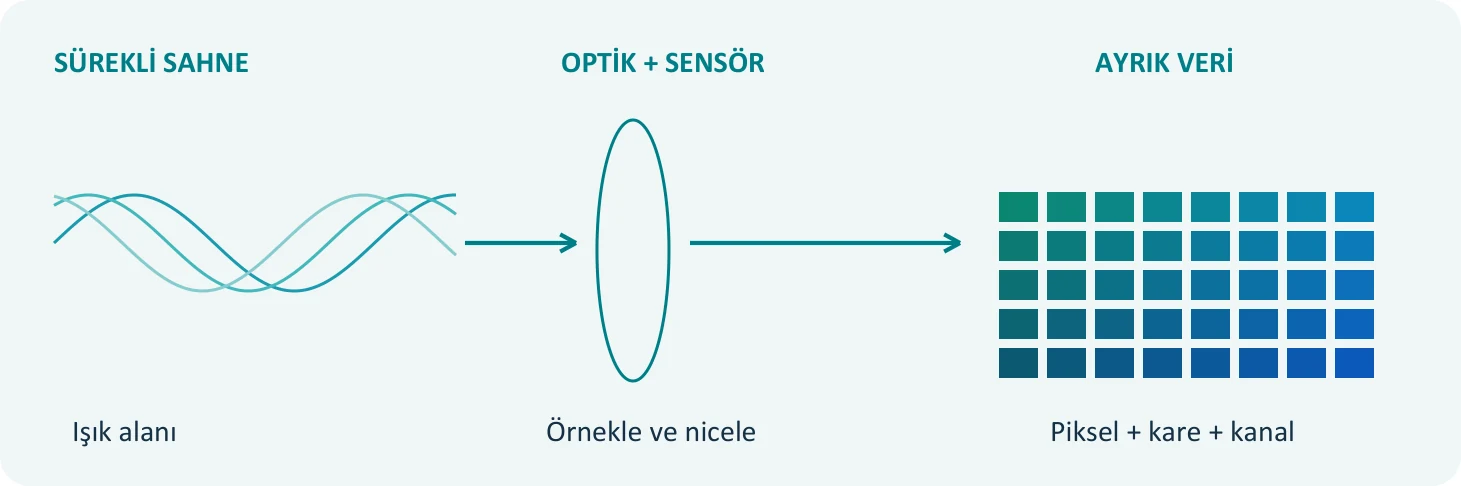

01 / IŞIĞI SAYILARA ÇEVİRMEK
Dünya sürekli, hafızamız sınırlı
Bir sahnedeki ışığı yalnızca “şu pikselin parlaklığı” diye anlatamayız. Işık nereden geliyor, hangi yöne gidiyor, dalga boyu ne ve zaman içinde nasıl değişiyor? Bunların hepsi önemlidir.
Biraz matematik isteyenlere:
L(x, y, z, θ, φ, λ, t)
Bu gösterim, üç konum, iki yön, dalga boyu ve zaman olmak üzere yedi değişkenli plenoptik fonksiyonu anlatır. Geleneksel 2B video, bunun seçilmiş bir görünümünü kaydeder.
| Dünyadaki bilgi | Geleneksel videodaki karşılığı |
|---|---|
| Bakış yönü ve derinlik | Objektifin seçtiği perspektifte 2B görüntü |
| Dalga boyu dağılımı | Genellikle üç renk kanalıyla temsil |
| Görüntü düzlemindeki konum | Satır ve sütunlardan oluşan örnekleme ızgarası |
| Zaman içindeki değişim | Belirli aralıklarla alınan kareler |
Örnekleme ile niceleme aynı şey mi?
Örnekleme, ölçümün konumunu ve zamanını seçmektir. Niceleme ise ölçülen değeri sonlu sayıdaki seviyeden biriyle temsil etmektir. Kareli bir kâğıda manzara çizdiğinizi düşünün: karelerin sıklığı ayrıntıyı, kalem kutunuzdaki ton sayısı ise geçişlerin hassasiyetini sınırlar.
Sonuçta veriyi V[m, n, k, c] gibi düşünebiliriz: satır, sütun, kare ve kanal. Buradaki dört indis, dört uzamsal boyut anlamına gelmez. Görüntü x ve y boyunca, zaman da t boyunca değişir; renk kanalı bunlara eklenen bir bileşendir.
Küçük bir ayrıntı daha: Pek çok renkli sensör, her noktada üç rengi birden ölçmez. Renk filtre dizisinden gelen ölçümler işlenerek tam renkli görüntü oluşturulur. Bu işi ISP bölümünde ayrıntılı konuşacağız.
02 / RENK
Neden üç renk kanalı işimize yarıyor?
Güneş ışığının spektrumu ile ekrandaki beyazın spektrumu aynı olmak zorunda değil. Buna rağmen ikisi de bize beyaz görünebilir. İlk bakışta garip geliyor, değil mi? İşin merkezinde gözümüzün rengi nasıl algıladığı var.

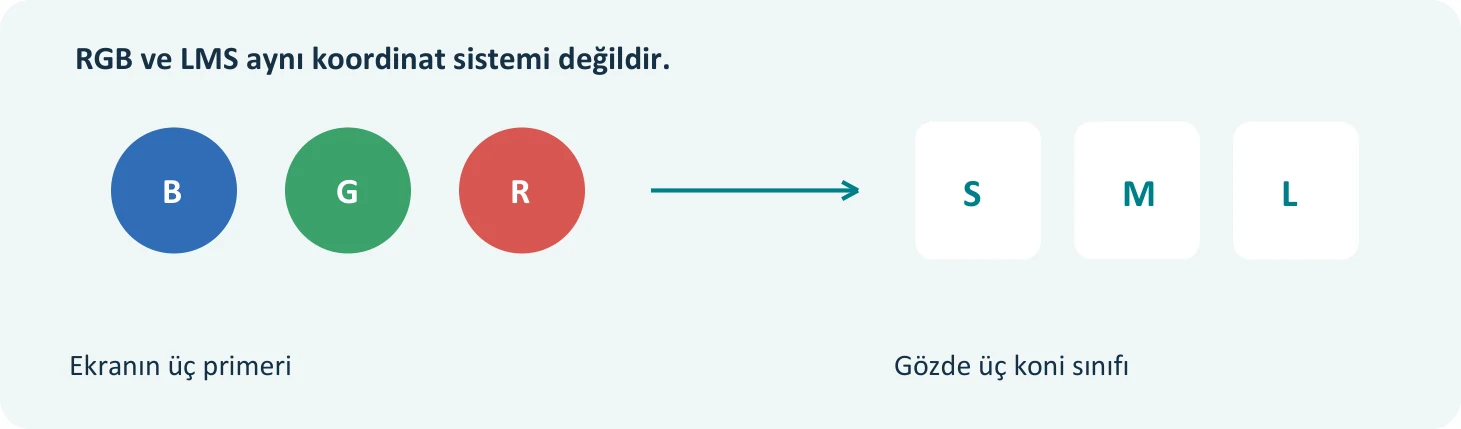

Normal trikromatik gündüz görmesinde S, M ve L koni sınıfları farklı dalga boyu aralıklarına duyarlıdır. Bu duyarlılıklar geniştir ve örtüşür. Yani gözümüzde üç dar bantlı “RGB ölçüm cihazı” bulunduğunu düşünmeyelim. Renk görme farklılıkları bu genel modelin dışındadır. [1]
Farklı spektrum, benzer renk algısı
Belirli bir gözlem ve uyum koşulunda farklı spektrumlar aynı koni yanıtlarını üretebilir. Buna metamerizm diyoruz. Ekranın bütün ışık spektrumunu yeniden üretmek yerine görsel sistemimizde uygun yanıtı oluşturması, üç primerle renk üretiminin temelini açıklar.
Mühendislik karşılığı: Üç uygun primerle çok sayıda renk üretilebilir; ancak belirli bir ekranın renk gamı sınırlıdır. Doğadaki her rengi, her parlaklıkta birebir üretmesi beklenmez.
Kamera ile göz neden anlaşamayabilir?
Kameranın filtreleri ve spektral duyarlılığı, insan konileriyle tam örtüşmez. Özellikle farklı LED aydınlatmalar altında, gözle doğal görünen bir yüz kamerada farklı çıkabilir. Bu yüzden renk meselesi yalnızca “R, G ve B değerlerini ayarladık” seviyesinde bitmez.
Serinin renk bilimi bölümünde primerleri, beyaz noktasını ve transfer fonksiyonlarını ayrı ayrı ele alacağız. Şimdilik üç kanalın işe yaramasının nedenini bilmemiz yeterli.
03 / HAREKET
Kareler neden hareket gibi görünür?
Çocukken defterin köşesine küçük çizimler yapıp sayfaları hızlıca çevirdiniz mi? Her sayfa sabittir, ama çizdiğiniz top hareket eder gibi görünür. Videoda da ardışık görüntüler, görsel sistemimizin hareketi işlemesine uygun bir dizi oluşturur.
Bunu yalnızca “görüntü retinada bir süre kalıyor” diye açıklamak eksik kalır. Hareket algısı, görüntünün konum ve zaman içindeki değişimini işleyen sinirsel mekanizmaları da içerir. Titreme görmek ile hareketi akıcı görmek farklı sorulardır. [2]
24 fps, her koşulda aynı deneyim demek mi?
Hayır. Kamera hareketi, nesnenin hızı, pozlama süresi, ekranın çalışma biçimi ve izleme koşulları sonucu değiştirir. Bu nedenle “şu kare hızının üstü kesin akıcıdır” şeklinde herkes için geçerli tek bir eşik vermek doğru olmaz.

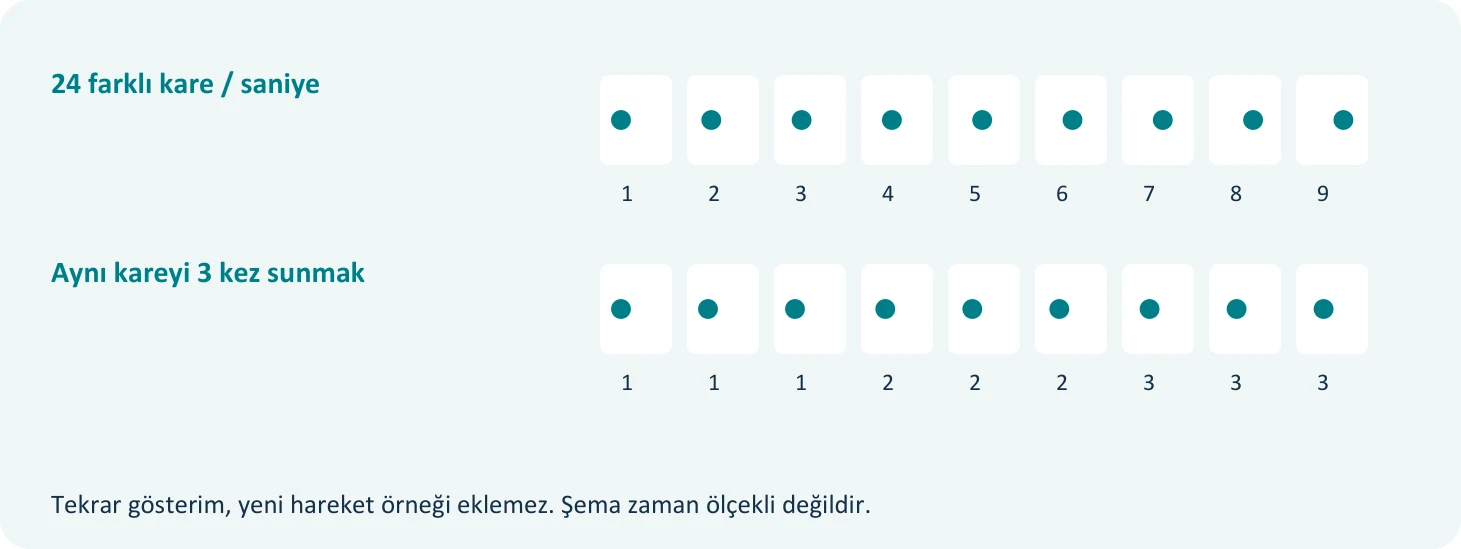

Klasik film projektörlerinde bir kare birden fazla ışık darbesiyle gösterilebilir. Örneğin 24 kare/s kaydı, kare başına üç ışık darbesiyle 72 darbe/s sunmak mümkündür. Yeni hareket bilgisi yine 24 kare/s düzeyindedir. Modern ekranların ışık üretme biçimi ise projektörle aynı olmak zorunda değildir.
Tasarımda akılda tutalım: Kare hızı, yenileme hızı ve ışığın modülasyon sıklığı birbirinin yerine kullanılmamalı. Aynı sayıyı yazıyor olmaları, aynı şeyi anlattıkları anlamına gelmez.
04 / ALGI
Her ayrıntıyı aynı hassasiyetle görmüyoruz
Bir yüzün hatlarındaki bozulmayı hemen fark ederken hareketli çimenlerin içindeki küçük bir hatayı gözden kaçırabiliriz. Görüntü kodlamasında hangi bilginin korunacağına karar verirken bu algısal farklar önemlidir.
Parlaklık ayrıntısı ve renk ayrıntısı

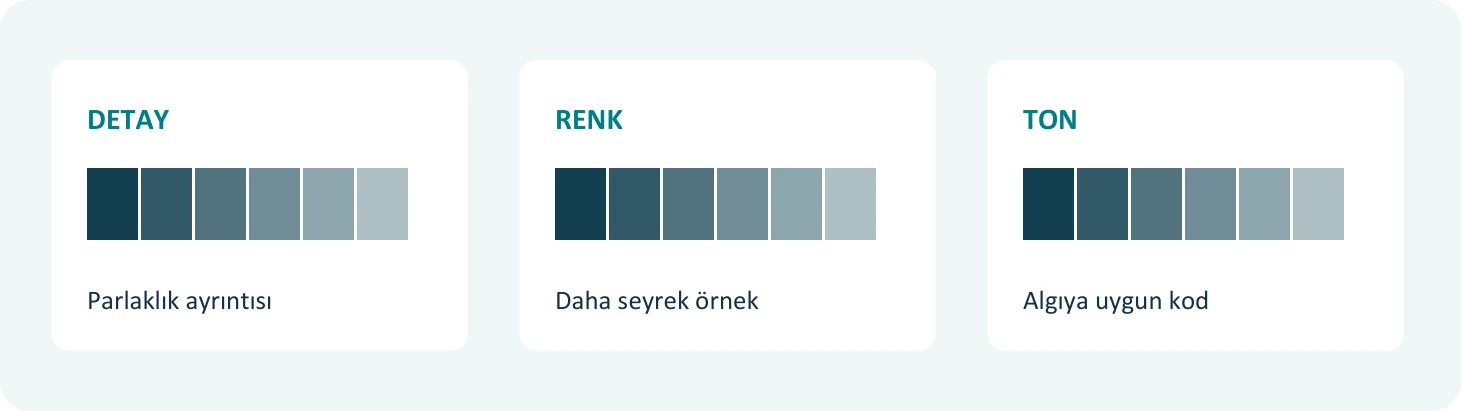

Birçok izleme koşulunda ince parlaklık ayrıntılarına, ince renk ayrıntılarından daha duyarlıyız. Kroma alt örnekleme bu farktan yararlanır. 4:2:0 biçiminde, 4:4:4’e göre her bir kroma bileşeninin örnek sayısı dörtte bire iner. Bu, kroma örneklerinin %75 azalmasıdır; tüm görüntü verisinin %75 azalması değildir.
Aynı bit derinliğinde, alfa ve depolama boşlukları hariç toplam örnek yükü yarıya iner. Dosya boyutu aynı oranda küçülmek zorunda değildir. Küçük renkli yazılarda ve keskin renk sınırlarında kayıp belirginleşebilir. [6]
Tonlar ve kontrast
Kontrast duyarlılığı ayrıntının büyüklüğüne, parlaklığa ve izleme koşullarına bağlıdır. Çok ince ayrıntı her durumda görünmez değildir; izleme mesafesi de hesabın içindedir. Bu yüzden sıkıştırmada “yüksek frekansları atalım” gibi tek başına çalışan bir kural yoktur.
Doğrusal olmayan kodlama, seviyeleri algıyla daha uyumlu dağıtmaya yardımcı olur. Luma (Y′), doğrusal olmayan RGB bileşenlerinden türetilen sinyaldir; fiziksel ışıklılık ve algılanan parlaklıkla aynı değildir. Gamma, PQ ve HLG de aynı fonksiyon değildir. [7, 8]
Maskeleme: hatanın bulunduğu yer önemli
Bir desen, başka bir desenin fark edilmesini zorlaştırabilir; buna görsel maskeleme denir. Etki, desenlerin frekansı ve kontrastı gibi özelliklere bağlıdır. Bu yüzden aynı hata farklı görüntü bölgelerinde farklı ölçüde fark edilebilir. [9]
05 / ÖRNEKLEME
Çizgili gömlek ile dönen tekerleğin ortak noktası

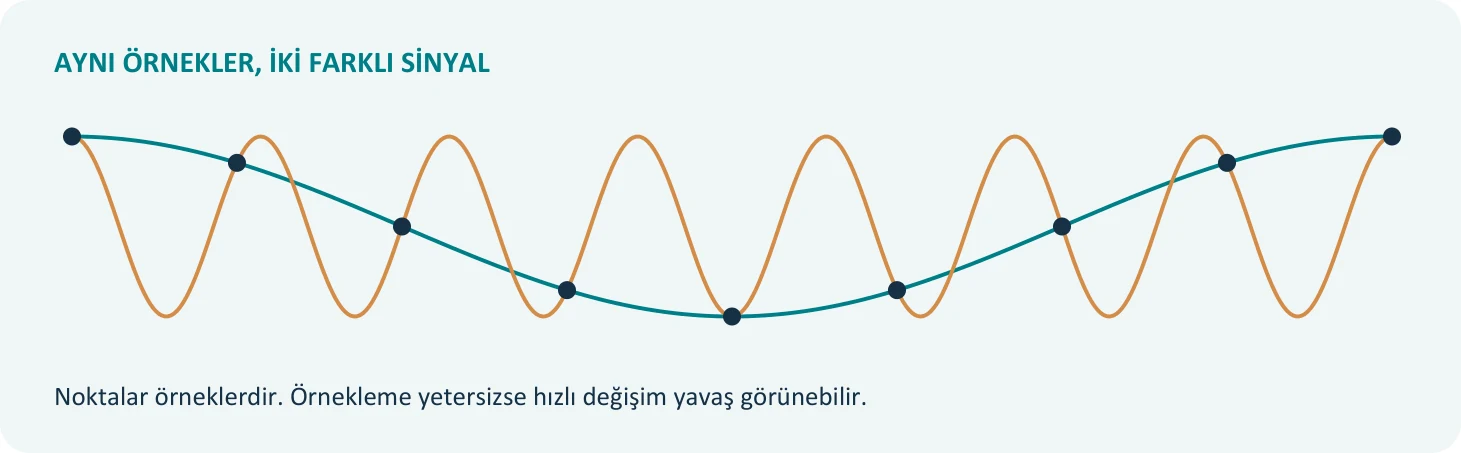

Bir çekimde ince çizgili gömleğin üzerinde dalgalar oluştuğunu görmüşsünüzdür. Ya da tekerleğin geriye dönüyormuş gibi göründüğünü. İki örnekte de örnekleme, sahnedeki değişimi yeterince ayırt edemez. Ortaya aliasing, yani farklı sinyallerin aynı örneklerle temsil edilmesi çıkar. [3]
Temel koşul: Bant sınırlı bir sinyali ideal olarak yeniden kurabilmek için örnekleme frekansı, en yüksek sinyal frekansının iki katından büyük seçilir: fs > 2fmax. Gerçek filtrelerin geçiş bölgesi için de pay bırakılır. [3]
Videoda uzamsal örnekleme sensör üzerindeki piksel aralıklarıyla, zamansal örnekleme kare hızıyla ilişkilidir. Piksel saati bu örneklerin okunma veya taşınma hızını anlatır; tek başına yatay uzamsal örnekleme sıklığı değildir.
Peki, çözüm ne?
Örnekleme öncesinde ayırt edilemeyecek kadar hızlı değişimleri azaltırız. Optik alçak geçiren filtre, optik ve sensörün toplam cevabı; yeniden boyutlandırmada ise uygun sayısal filtreler bu işte rol oynar. OLPF kullanılmaması aliasing riskinin bittiği anlamına gelmez.
Pozlama süresi, ışığı zaman boyunca bütünleştirerek hareket bulanıklığı üretir ve bazı zamansal aliasing etkilerini azaltır. 24 fps’de 180° kapak açısı yaklaşık 1/48 saniyedir. Ama bu seçim, aliasing’i her sahnede önleyen ideal bir filtre değildir.
Interlace notu: Tek ve çift satır alanları farklı anlara aittir. Bu yüzden onları aynı anda çekilmiş tek bir kare gibi işlemek hareketli kenarlarda taraklanmaya yol açabilir. İkinci bölümde bu zaman farkına döneceğiz.
06 / SİNYAL ZİNCİRİ
Kameradan göze kadar uzun bir yol var

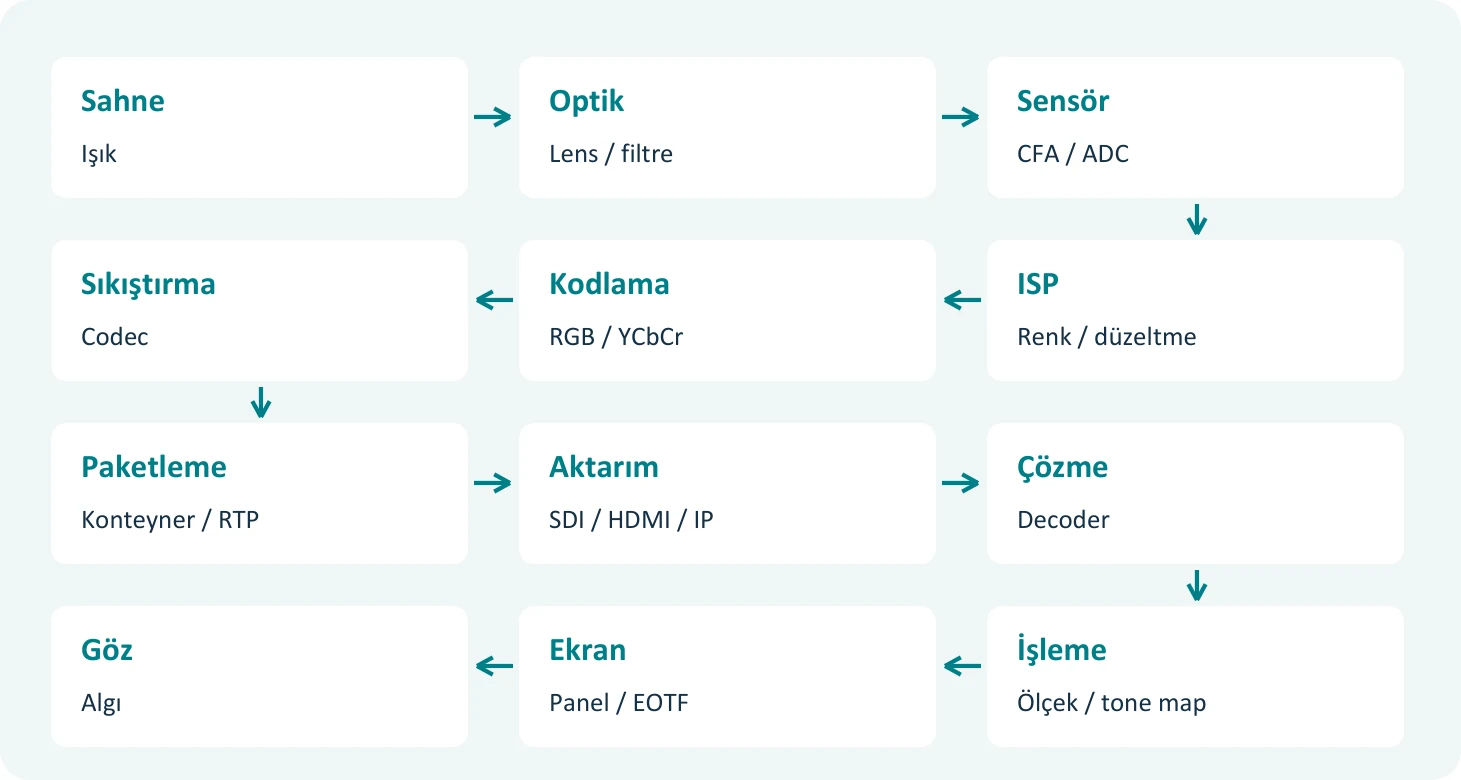

Video yalnızca kamerada oluşup ekrana gitmez. Arada renk dönüşümü, sıkıştırma, paketleme ve aktarım gibi adımlar bulunabilir. Aşağıdaki zincir tipik bir örnek; her sistemin bütün blokları ayrı ayrı içermesi gerekmez.
Bloklar çalışıyor; görüntü neden yanlış?
Her blok, aldığı verinin nasıl yorumlanacağını bilmek zorunda. 1920 × 1080 bilgisi tek başına yeterli değil. Renk matrisi, transfer karakteristiği, sinyal aralığı veya kroma konumu farklı yorumlandığında görüntü değişebilir.
| Uyuşmazlık | Görülebilecek belirti |
|---|---|
| Full / limited aralığı | Yükselmiş siyahlar veya kırpılan tonlar |
| BT.601 / BT.709 matrisi | Özellikle ten ve doygun renklerde kayma |
| SDR / HDR yorumu | Yanlış parlaklık ve ton görünümü |
| Ters interlace alan sırası | Harekette ileri-geri sıçrama hissi |
07 / FORMAT
“1080p video” demek neden yetmiyor?
Size bir dosya verildi ve “1080p, sorunsuz çalışır” denildi. Güzel; ama saniyede kaç kare? Hangi renk kodlaması? Kaç bit? İki cihazın aynı dili konuşması için bu ayrıntıları netleştirmemiz gerekiyor.
| Parametre | Örnek / açıklama | Seride |
|---|---|---|
| Aktif çözünürlük | 1920 × 1080 | 2 |
| Tarama tipi | Progressive veya interlaced | 2 |
| Kare / alan hızı | 59,94 kare/s veya alan/s açık yazılmalı | 5 |
| Piksel / görüntü en-boy oranı | PAR 1:1 / DAR 16:9 | 2 |
| Renk primerleri | BT.709 | 3 |
| Transfer karakteristiği | Örn. BT.709; PQ / HLG ayrı tercihler | 3 |
| Matris katsayıları | BT.709 veya RGB için uygun tanım | 4 |
| Kroma formatı | 4:4:4 / 4:2:2 / 4:2:0 | 4 |
| Kroma örnek konumu | Örn. yatay eş konumlu | 4 |
| Nicemleme aralığı | Full veya limited | 4 |
| Bit derinliği | Bileşen başına 10 bit | 4 |
| Zamanlama / taşıma hızı | Arayüze ve video moduna bağlı | 2, 6 |
Pratik yaklaşım: Hata ararken önce iki uçta bu tanımların eşleştiğini kontrol edin. Kabloyu değiştirmek bazen işe yarar; yanlış renk yorumunu ise tek başına düzeltemez.
Bu bilgiler dosyada, arayüzde veya sistem yapılandırmasında bulunabilir. FFmpeg, renk primerleri, transfer karakteristiği ve sinyal aralığını ayrı tanımlar; RFC 4175 ise sıkıştırılmamış IP video için örnekleme, boyut ve renk parametrelerini tarif eder. Hepsini tek bir “1080p” etiketiyle anlatamayız. [10, 11]
BT.1886 ekran tarafındaki bir EOTF tanımıdır; kaynak sinyalin transfer etiketiyle otomatik olarak eş anlamlı kabul edilmemelidir. Bu ayrımı renk bilimi bölümünde açacağız.
08 / VERİ HIZI
Bir saatlik video ne kadar yer kaplar?

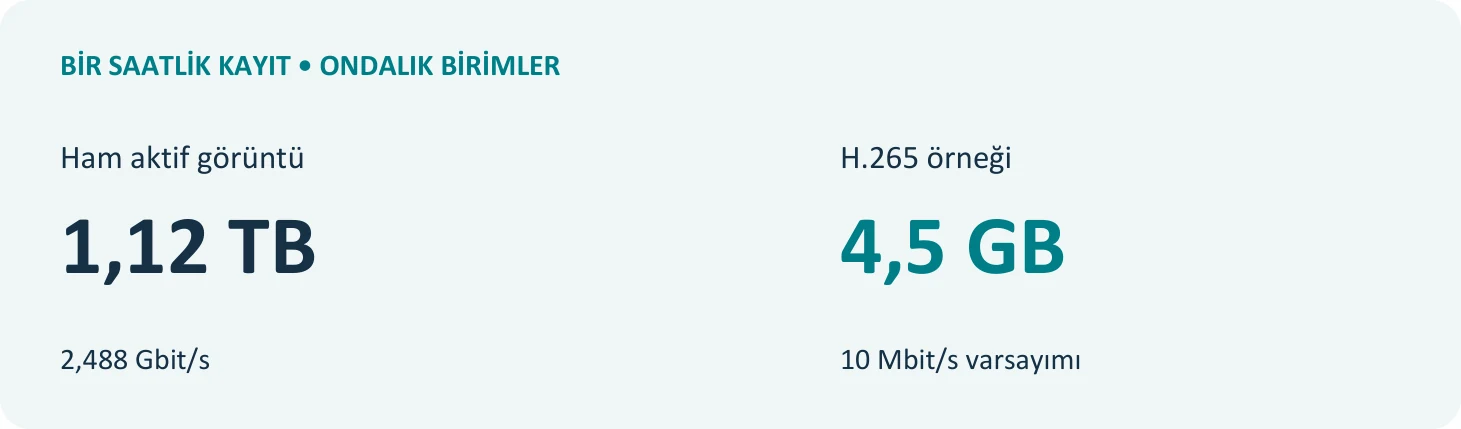

Gelelim işin hafıza ve bant genişliği tarafına. 1920 × 1080, 60 kare/s, bileşen başına 10 bit ve 4:2:2 örnekleme kullandığımızı düşünelim. Sıkıştırma ve ek taşıma yüklerini şimdilik dışarıda bırakıyoruz.
Adım adım hesap:
1920 × 1080 × 60 = 124.416.000 piksel/s
4:2:2 ve 10 bit: ortalama 20 bit/piksel
124.416.000 × 20 = 2,48832 Gbit/s
Bir saat: 2,48832 × 10⁹ × 3600 / 8 = 1,119744 TB
1080p60 için 3G-SDI nominal hat hızı 2,97 Gbit/s’tir. Tüm hat bitlerinin bir saatlik karşılığı yaklaşık 1,34 TB’dir. Aktif örnek yükü, hat hızı ve dosya boyutu farklıdır. Örneğin Y210, her 10 bitlik örneği 16 bitlik alanda saklar; dosya bu nedenle daha büyük olabilir. [13, 14]
10 Mbit/s ortalama video hızıyla bir saat yaklaşık 4,5 GB tutar; ses ve ek yük hariçtir. Aktif ham yüke göre oran yaklaşık 249’dur. Bu, eşit kaliteyle sağlanacak bir sıkıştırma vaadi değildir. TB ve GB burada ondalık birimlerdir.
Bu bölümden neyi cebimize koyalım?
Video; ışığı seçme, örnekleme, sayısallaştırma ve yeniden gösterme işidir. Renk, hareket, bant genişliği ve algı aynı tasarımın parçalarıdır. Birindeki karar diğerini etkiler. Sonraki yazıda piksel, çözünürlük ve tarama geometrisini açacağız. Piksel gerçekten her zaman kare midir? Oradan devam edelim.
Bu bölümün sayfa düzenli sürümü PDF olarak da mevcut: PDF sürümü (10 sayfa)
